在自動化生產線、數控機床及機器人設備的運行過程中，磁柵尺是實現位移測量的關鍵部件，其作用是實時采集位移數據，為設備的精準控制提供依據。磁柵尺的測量精度與穩定性，依賴于其合理的構造設計，各組成部件協同工作，共同保障測量功能的實現。
一、核心部件：尺體
尺體為測量基準載體，主要材質有不銹鋼（耐磨、抗腐蝕，適應復雜工業環境）與玻璃纖維增強塑料（輕便、韌性好，適用于重量受限場景）。
尺體表面設磁信號層，通過專用工藝錄制等間距磁柵條紋（主流間距達微米級，高精度產品為納米級），每條紋對應特定位置坐標，直接影響測量精度。

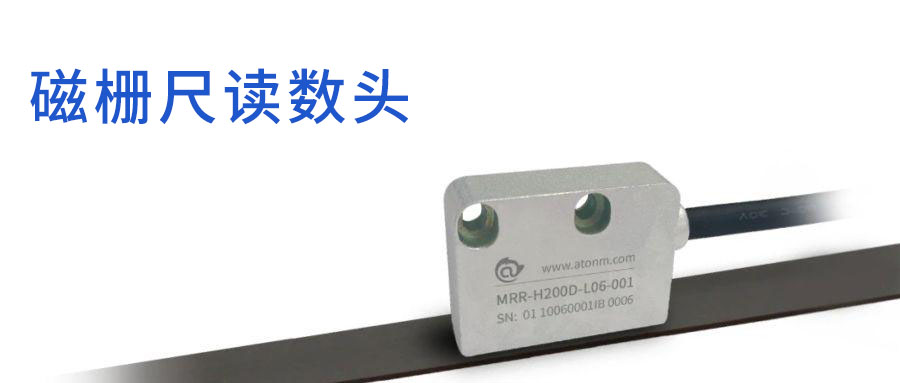

二、核心部件：磁頭
磁頭負責采集磁信號并轉換為設備可識別的電信號，由磁敏元件（霍爾元件、磁阻元件等，感應磁場變化生成微弱電信號）、信號處理電路（放大、濾波、整形信號）及外殼（保護元件、定位，保證磁頭與尺體間隙穩定）構成。
磁頭與尺體的間隙需嚴格控制，過大或過小均會降低測量精度。
三、輔助部件
1.安裝附件：含支架、導軌、固定螺絲，用于固定尺體與磁頭，保證相對位置精度，螺絲需防松，廠家提供多規格適配不同場景。
2.防護裝置：高溫、高濕等惡劣環境中需配備防護罩（隔離雜質）、密封墊（防滲入），材質依環境選擇（如高溫用耐高溫材料）。
3.信號線纜：連接磁頭與控制系統，多為屏蔽型以抗電磁干擾，長度和柔韌性依安裝需求設計，避免影響運行或損壞。
四、構造與性能關聯
尺體材質及磁信號層精度決定基準準確性；磁頭元件靈敏度與電路性能影響測量分辨率、響應速度；安裝附件保障安裝精度，防護裝置延長壽命，線纜確保信號傳輸可靠。
實際應用中，磁柵尺為模具加工、機床測量、生產線定位等提供精準數據。未來，其構造將向精細化、智能化發展，進一步提升性能以適配智能制造需求。
